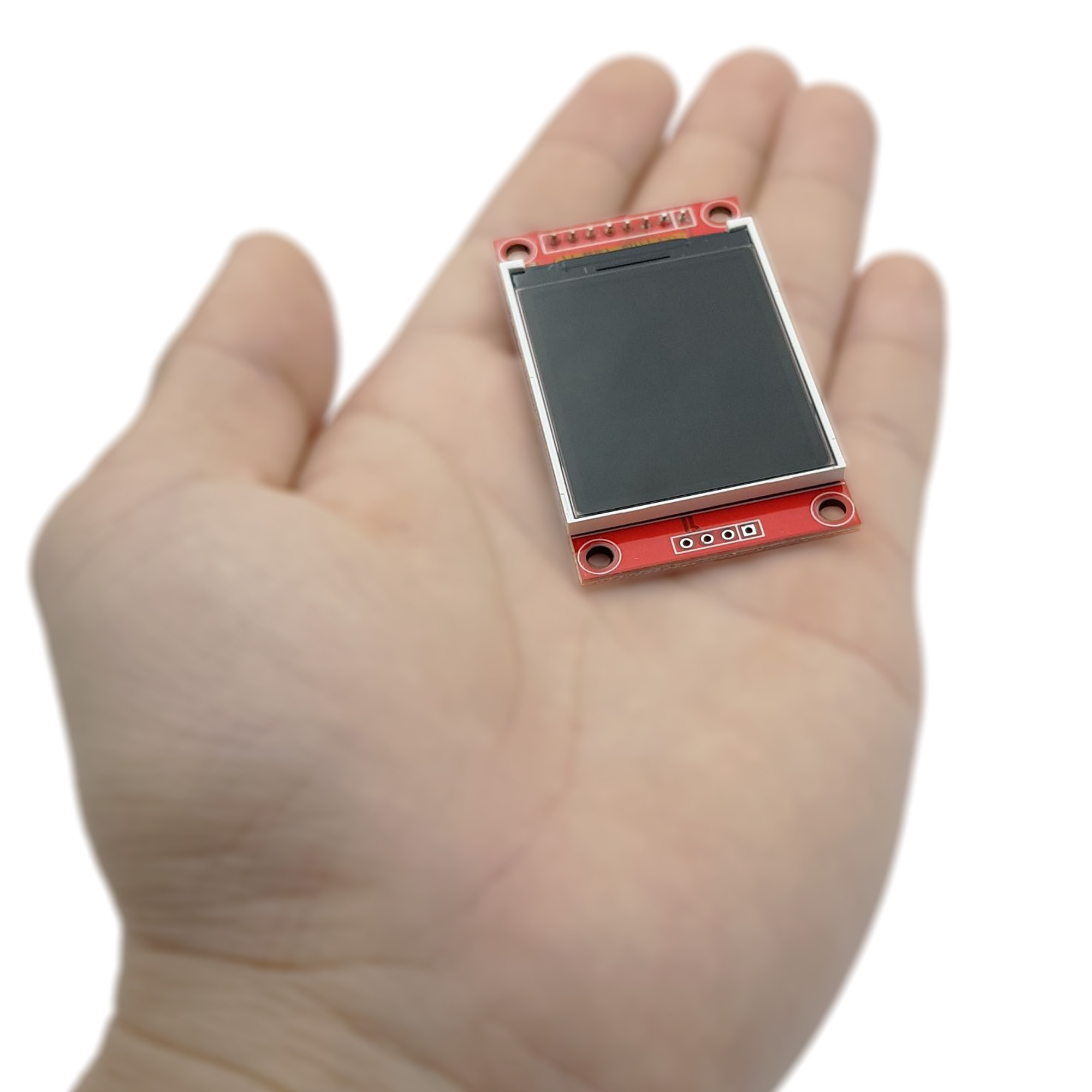

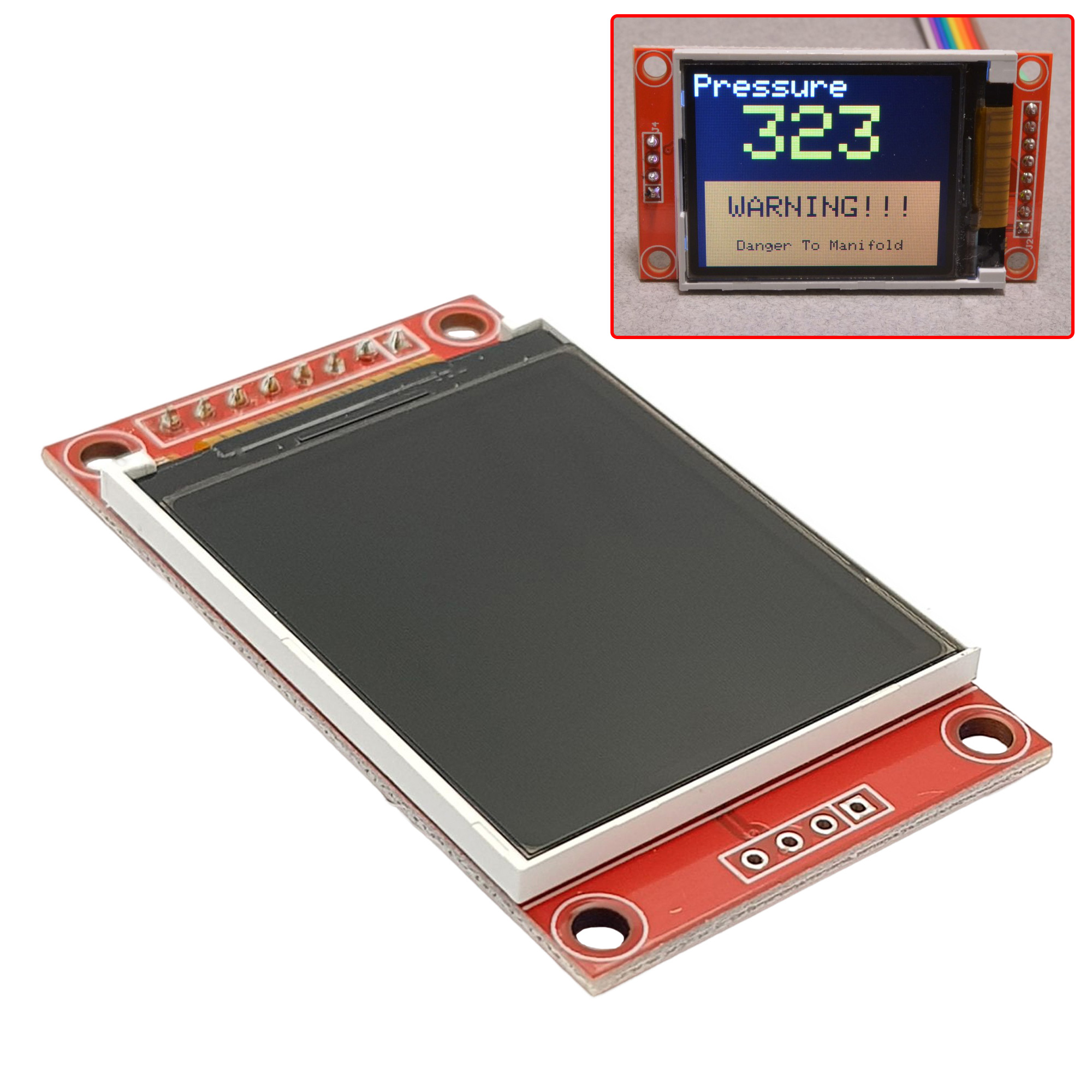

Màn hình LCD TFT 1.8 inch ST7735 giao tiếp SPI còn được tích hợp IC chuyển nguồn và IC chuyển mức Logic nên có thể tương tích với cả hai mức điện áp Logic giao tiếp  thông dụng là 3.3VDC và 5VDC, 1 điểm đặc biệt nữa của màn hình LCD này là có sơ đồ chân tương thích để có thể cắm trực tiếp với Ardthônguino mà không cần thêm dây bus.

THÔNG SỐ KỸ THUẬT MÀN HÌNH LCD TFT 1.8 inch

• Điện áp sử dụng: 3.3~5VDC
• Điện áp giao tiếp: TTL 3.3~5VDC
• IC Driver hiển thị: ST7735
• Cỡ màn hình: 2.0 inch
• Độ phân giải: 128 x 160 pixels
• Tích hợp khe thẻ nhớ MicroSD giao tiếp SPI.
• Hỗ trợ nhiều MCU trong dòng mà không cần bất kỳ hệ thống dây điện
• Dự trữ mạch chữ SPI FLASH để tạo điều kiện cho ứng dụng mở rộng

Kích thước sản phẩm

Kích thước Màn hình LCD TFT 1.8 inch ST7735 giao tiếp SPI

———————CODE THAM KHẢO MÀN HÌNH LCD TFT 1.8 INCH ST7735 GIAO TIẾP SPI——————

Thư viện Adafruit_ST7735.h: https://github.com/adafruit/Adafruit-ST7735-Library

Thư viện Adafruit_GFX.h: https://github.com/adafruit/Adafruit-GFX-Library

/*
 * Kết nối:
 *          TFT                 Arduino Uno R3
 *          VCC                      5v
 *          GND                      GND
 *          CLK                      13
 *          SDA                      11
 *          RS                       9
 *          RST                      8
 *          CS                       10
 *
 */

#include  <Adafruit_ST7735.h>
#include  <Adafruit_GFX.h>
#include  <SPI.h>
#define TFT_CS     10
#define TFT_RST    8
#define TFT_DC     9
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS,  TFT_DC, TFT_RST);
#define TFT_SCLK 13
#define TFT_MOSI 11

void setup ()
{
    tft.initR(INITR_BLACKTAB);
    tft.fillScreen(ST7735_BLACK); //----------------------------------------------cài đặt màu nền
    printText("N", ST7735_RED,33,70,2);
    printText("SHOP", ST7735_BLUE,46,70,2);//---------------------------46: lùi đầu dòng
                                                   //---------------------------70: khoảng cách trên
                                                   //---------------------------2: cỡ chữ

    printText("TEST OK", ST7735_GREEN,23,90,2);
    Serial.begin(57600);
}

void printText(char *text, uint16_t color, int x, int y,int textSize)
{
  tft.setCursor(x, y);
  tft.setTextColor(color);
  tft.setTextSize(textSize);
  tft.setTextWrap(true);
  tft.print(text);
}

void loop () {}
